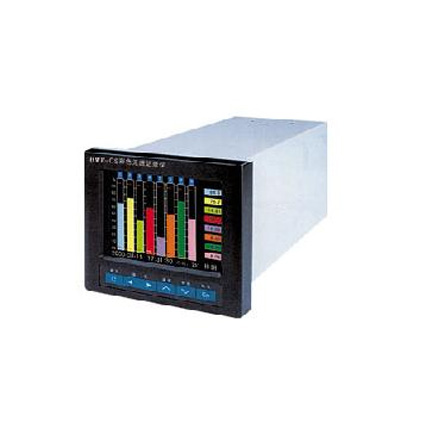

HDP-CS系列彩色无纸记录仪

HDP-CS系列彩色无纸记录仪

HDP-CS系列彩色无纸记录仪 HDP-CS系列彩色无纸记录仪可带流量积算功能。可完成流量系数的自动演算与设置,适配各种不同类型的流量、温度、压力传感器,可精确地对质量流量、体积流量、热能、热量等进行实时值测量与累积积算。内置专用算法,可对饱和蒸汽、过热蒸汽、热水、天然气(符合标准SY/T6143-96)等介质进行测量计算。

返回列表

产品描述应用领域

HDP-CS系列彩色无纸记录仪 HDP-CS系列彩色无纸记录仪可带流量积算功能。可完成流量系数的自动演算与设置,适配各种不同类型的流量、温度、压力传感器,可精确地对质量流量、体积流量、热能、热量等进行实时值测量与累积积算。内置专用算法,可对饱和蒸汽、过热蒸汽、热水、天然气(符合标准SY/T6143-96)等介质进行测量计算。
主要技术指标



输入信号 模拟量输入: 热电偶 B、S、K、E、T、J、W


热电阻 Pt100、Cu50

电 压 0~5V 1~5V

0~100mV 0~20mV

电 流 0~10mA 4~20mA

脉冲量输入: 矩形波,正弦波或三角波

幅度≥4V 频率0~15KKz

运算输入: 可进行通道与通道之间的加、减、乘、除、开方运算,

得到新的通道值, 且无需另加费用。

输出信号 模拟量输出: 电 流 0~10mA(负载≤750Ω)

4~20mA(负载≤500Ω)

电 压 0~5V(负载≥250KΩ)

1~5V(负载≥250KΩ)

开关量输出: 继电器触点容量: AC220V/3A或DC24V/5A(阻性负载)

SCR输出—400V/0.5A

SSR输出—6~9V/0.05A

馈电输出: DC24V/30mA

精 度 0.5%FS±1字或0.2%FS±1字

补偿方式 温度补偿,压力补偿或温度压力补偿

小信号切除 0~25.5%FS

测量范围 -1999~99999字

累积值范围 0~99999999.999字

采样周期 0.5秒

记录间隔 1秒~4分钟之间以秒为单位共240档可供选择。

显示方式 背光式大屏幕液晶(LCD)图形显示板

显示内容可由汉字,西文,数字,过程曲线,棒图等组成

通过面板按键可完成画面翻页,历史数据前后搜索,对比度调节,屏幕时标变更等

瞬时流量显示:0~99999 累积流量显示:0~99999999.999

瞬时热能显示:0~99999 累积热能显示:0~99999999.999

温度补偿显示:-1999~99999 压力补偿显示:-1999~99999

参数设定 中文菜单提示,面板按键设定或上位机通过通讯口设定,设定参数密码锁定。

报警功能 每个通道最多可以设定4个报警点,每个报警点可选择上限或下限报警,可设置报警输出延时 时间、报警回差、继电器触电输出(每个继电器可复用)、蜂鸣报警输出。还可设置外接报警音 响触点和报警屏自动切换功能。每个通道保存最新的16条报警信息。

控制方式 可选择带回差的ON/OFF继电器触点输出(AC220V/3A)

通 讯 RS232/485,采用仪表专用通讯协议或MODBUSRTU通讯协议,数据长度8bits,停止位1bit,无奇偶校验,最远通信距离为1.2Km(RS-485)。

波特率 1200~57600pbs(TTL电平,仪表右侧接口)

1200~19200pbs(带光隔,仪表后侧接口)

打印功能 可外接面板式、台式微型打印机或带串口输出的宽行打印机(如LQ-300K),打印历史数据或曲线。

报表功能 报表种类:班报,日报,月报(用于带流量积算功能的仪表)

保护方式 设定参数永久保存,记录数据断电保存,内置WATCKINGDOG电路。

屏保功能 可设置在连续无按键一定时间后,关闭屏幕显示,以延长液晶屏的使用寿命。按任意键即可恢复屏幕显示。

语 言 简体中文版、繁体中文版、英文版、多语言版(含三种语言,可切换显示)

使用环境 环境温度0~45℃相对湿度≤85%RK避免强腐蚀性气体

电源电压AC220V+10-15%50~60Kz

功 耗 ≤25W

重 量 约1000g

安 装 仪表尺寸: 165×150×220mm,开孔尺寸:138 +0.7×138+0.7mm

288×288×360mm,开孔尺寸:280 +0.7×280+0.7mm

安 装:卡条式固定架
