单法兰液位变送器又叫单法兰液位计。是在差压变送器的基础上增加法兰以及毛细管的一种结构。单法兰液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触,无须将正压侧用导压管引出,因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度,然后将其转换成4~20mA.DC信号输出。

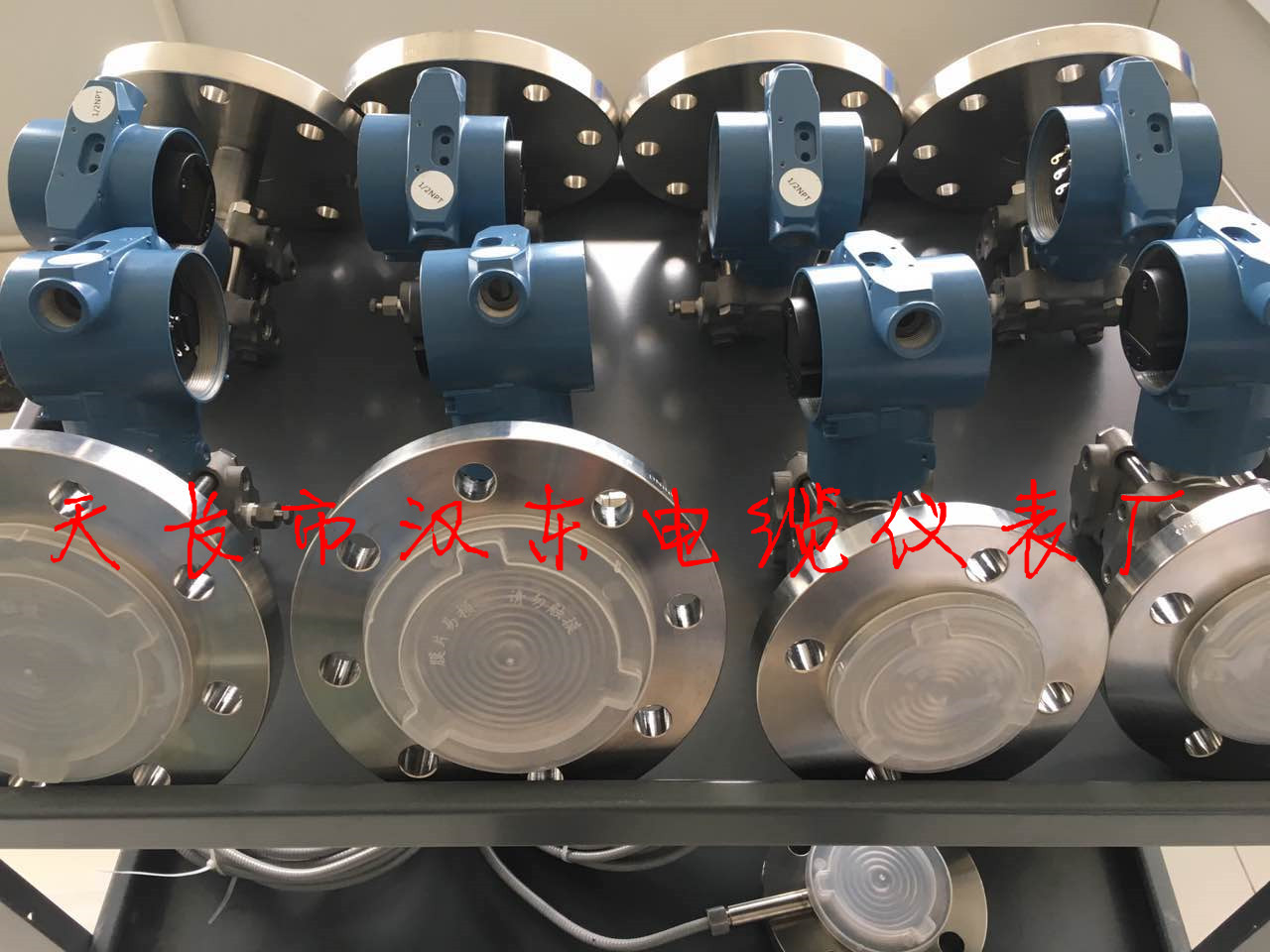

单法兰液位变送器图片如下:
单法兰液位变送器的原理是什么?
单法兰液位变送器的原理其实很容易理解。单法兰液位变送器是我公司引进国外先进技术和设备生产的新型变送器,关键原材料,元器件和零部件均源自进口,整机经过严格组装和测试,该产品具有设计原理先进、品种规格齐全、安装使用简便等点。通过液位安装法兰,变送器可直接安装于被测罐体上,精密测量各种罐体的差压和液位,它能全面满足您的液位测量需求。用于工业过程全系列差压、压力、绝对压力的测量,具有模拟或数字输出信号。详细原理是是一种通过安装在管道或容器上的远传装置来感受被测压力,该压力经毛细管内的灌充硅油(或其它的液体)传递至变送器的主体,然后由变送器主体内的δ室和放大线路板,将压力或差压转换4~信号输出,与符合HART协议的手操器配合,可以相互通讯,进行设定和监控。
特点优势:
1、离子硅油发散充射技术
2、316膜片、HC、钛膜片多种选择,世界上非常好采用H合金护套的传感器(专利技术),帮助单法兰液位变送器实现了优良的冷、热稳定性
3、成熟的内置金属电容传感器保证一致性良好
4、先进的焊接技术,保证高温高压长期稳定工作硅油不泄露
5、内置数字化温度变送器,出厂前格式化检测,温度影响极低
6、标准4-20mA,带有基于HART协议的数字信号,远程操控
7、支持向现场总线与基于现场控制的技术的升级。
8、可填充食用级硅油达到食品标准(此项需要特殊定制,价格另计算)
适用场合:
1、高温下粘稠介质;
2、易结晶的介质;
3、带有固体颗粒或悬浮物的沉淀性介质;
4、强腐蚀或剧毒性介质;
5、可消除导压管泄漏污染周围环境现象的发生;可免去采用隔离液时,因测量信号的不稳定,需要经常补充隔离液的繁琐工作;
6、连续精确测量界面和密度;
7、远传装置可避免不同瞬间介质的交混,从而使测量结果真实地反映过程变化的实际情况;
8、卫生清洁要求很高的场合;
9、如食品、饮料和医药工业生产中,不仅要求变送器接触介质部位符合卫生标准,并且应便于冲洗,以防止不同批量介质的交叉污染。
